体视显微镜手艺在铝合金侵蚀研究中的应用
现在,对铝合金外貌侵蚀行为的研究,宏观和微观脱离,不可准确地显示侵蚀效果。。。。。。。。实验使用体视显微镜手艺对LY12CZ铝合金的侵蚀举行实时视察并重现侵蚀历程,对体视显微镜手艺在侵蚀试验中的应用举行了探索。。。。。。。。效果批注:在EXCO溶液中LY12CZ铝合金的侵蚀是从外貌膜的破损最先的,并且侵蚀坑总是沿着轧制偏向(晶界偏向)生长,纵然有笔直于轧制偏向的人为划痕也是云云;在特定条件下,不稳固的胶状Al(OH)3膜也能阻碍局部侵蚀的生长,初期先爆发侵蚀的部位,往往并不是侵蚀*严重的部位。。。。。。。。体视显微镜手艺能够实现实时视察和外貌侵蚀历程的重现,若是能战胜其放大倍数等方面的限制,则有可能对侵蚀研究实现宏观与微观的团结,可以准确地展示侵蚀状态。。。。。。。。
操作要领：

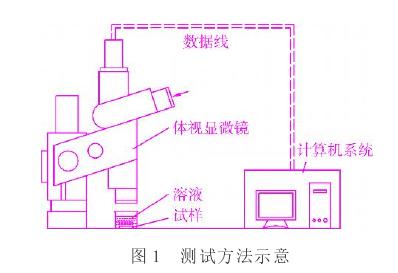

使用徕卡M205C体视显微镜视察试样外貌的侵蚀情形,放大倍数为160倍。。。。。。。。使用徕卡显微镜附带的system每10 min自动照相1次,从而将整个侵蚀历程较完整地举行纪录。。。。。。。。将所有照片一连播放,可以动态视察侵蚀历程。。。。。。。。测试要领示意见图1

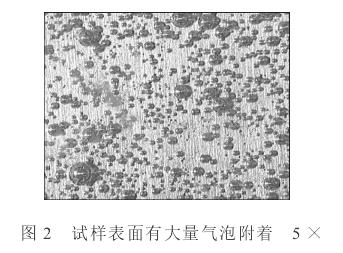

试样放入溶液中,其外貌就连忙爆发大宗的气泡(见图2)。。。。。。。。

在最先阶段,气泡在试样外貌的各个位置都保存,但体积较小,并很快脱离试样外貌进入溶液中,直至抵达溶液外貌而破碎。。。。。。。。在这一阶段,气泡是不稳固的,吸附气泡的位置也视察不到侵蚀坑。。。。。。。。

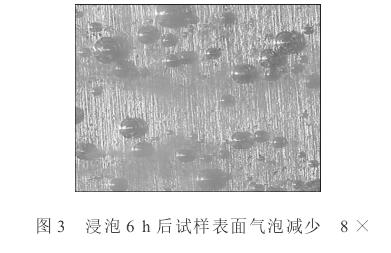

随着浸泡时间的延伸,气泡只在某些部位爆发并长大。。。。。。。。此时,气泡数目大大镌汰,但维持的时间在延伸,并且一直长大,相对稳固。。。。。。。。每个较大气泡内部,都有1个侵蚀坑(见图3)。。。。。。。。

试验竣事后将试样从溶液中取出,经大宗蒸馏水冲洗、吹干后,放入干燥皿中,6 h后再次用显微镜视察,蚀孔中依然有气泡爆发,批注反应仍在继续(见图4)。。。。。。。。

以上征象批注,侵蚀介质一旦进入蚀孔内就很难倾轧,并将一连起作用。。。。。。。。从工程应用的角度来看,尽可能地避免侵蚀的爆发比控制侵蚀的生长更合理、有用。。。。。。。。

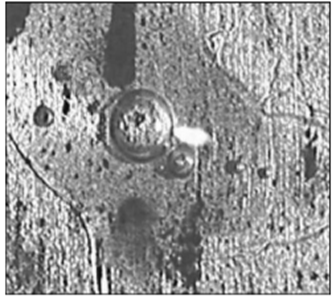

图四 从溶液取出6h后还在冒泡
从试验的效果来看,体视显微镜手艺的*大优点在于:在不影响实时视察的情形下,可以重复重现外貌侵蚀的全历程,有利于对侵蚀历程深入相识；；；；；体视显微镜手艺的弱点:(1)放大倍数有限,无法在微米标准上对晶粒、晶界和第二相的侵蚀行为举行直观视察;(2)仅限于外貌视察,虽然可以通过调解焦距等手段丈量侵蚀深度,但试验举行历程中还无法做到,并且精度有限。。。。。。。。由此可知,体视显微镜手艺作为一种适用、利便、低本钱的试验手段,在战胜了放大倍数方面的限制之后,能在一定水平上实现宏观、微观相团结这一目的。。。。。。。。
